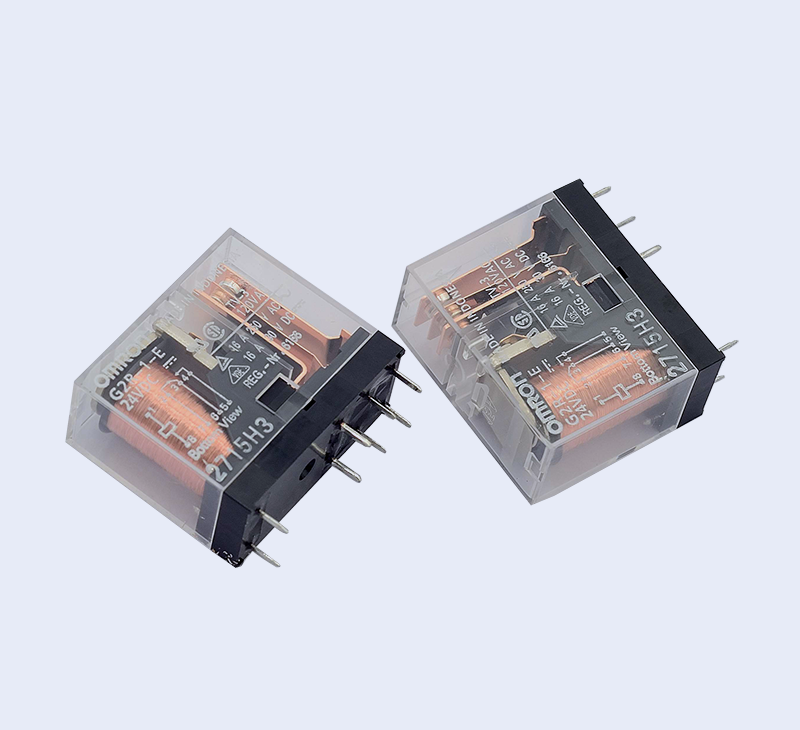

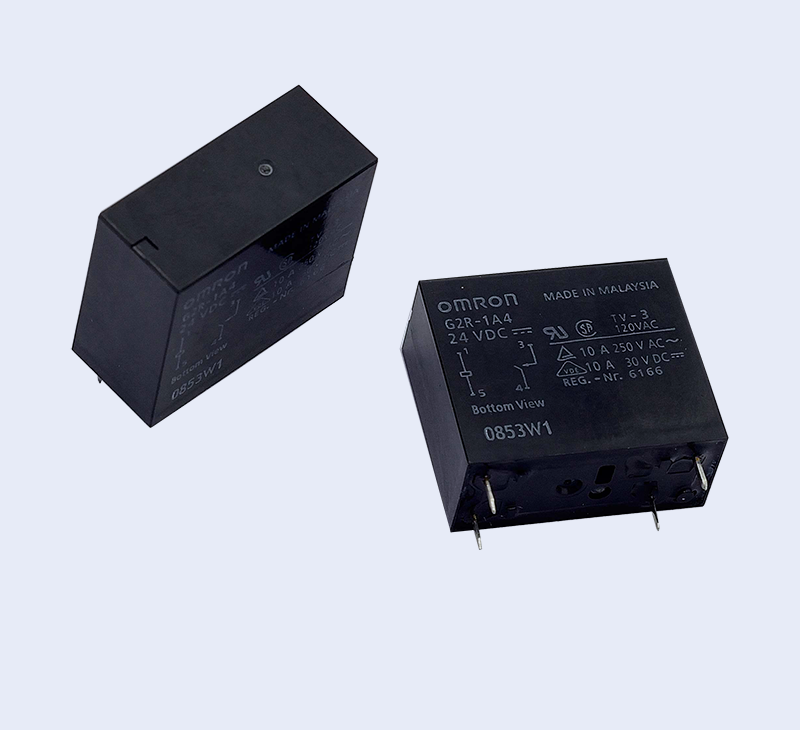

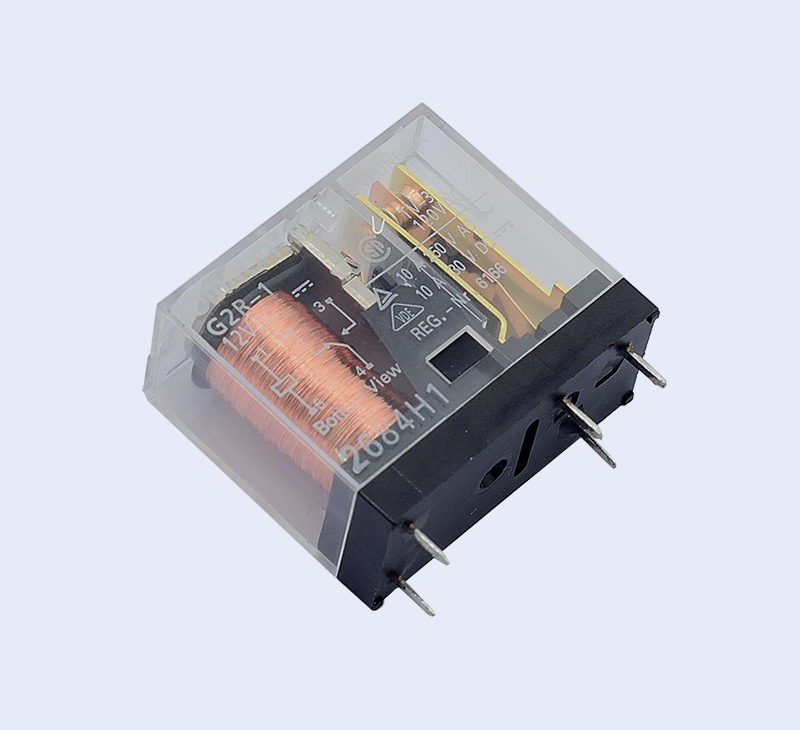

G2R歐姆龍功率繼電器

G2R 功率繼電器歐姆龍G2R ? 1極10A、2極5A的通用型功率繼電器 ? 線圈接點間耐壓5,000V、耐沖擊電壓10,000V的安全設計 ? 操作線圈有AC、DC型

立即咨詢技術資料下載

G2R 功率繼電器

歐姆龍G2R

? 1極10A、2極5A的通用型功率繼電器

? 線圈接點間耐壓5,000V、耐沖擊電壓10,000V的安全設計

? 操作線圈有AC、DC型

印刷基板用端子型

極數
分類	保護構造	接點構成

1極

2極

型號

線圈額定電壓(V)

型號

線圈額定電壓(V)

標準型

耐助焊劑型

a接點

G2R-1A

AC12、24、100/(110)

G2R-2A

AC12、24、100/(110)

AC200/(220)

DC5、6、12、24、48

DC100V

DC100

c接點

G2R-1

AC12、24、100/(110)

G2R-2

AC12、24、100/(110)

AC200/(220)

DC5、6、12、24、48

DC100

塑料密封型

a接點

G2R-1A4

AC12、24、100/(110)

G2R-2A4

AC12、24、100/(110)

AC200/(220)

DC5、6、12、24、48

DC100

c接點

G2R-14

AC12、24、100/(110)

G2R-24

AC12、24、100/(110)

AC200/(220)

DC5、6、12、24、48

DC100

高靈敏度型

耐助焊劑型

a接點

G2R-1A-H

DC5、6、12、24、48

G2R-2A-H

DC5、6、12、24、48

c接點

G2R-1-H

DC5、6、12、24、48

G2R-2-H

DC5、6、12、24、48

2線組閉鎖型

a接點

G2RK-1A

DC5、6、12、24

G2RK-2A

DC5、6、12、24

c接點

G2RK-1

DC5、6、12、24

G2RK-2

DC5、6、12、24

雙接點型

耐助焊劑型

a接點

G2R-1AZ

DC5、6、12、24、48

—

DC100

c接點

G2R-1Z

DC5、6、12、24、48

DC100V

塑料密封型

a接點

G2R-1AZ4

DC5、6、12、24、48

—

DC100

c接點

G2R-1Z4

DC5、6、12、24、48

DC100

高容量型

耐助焊劑型

a接點

G2R-1A-E

AC12、24、100/(110)

—

AC200/(220)

DC5、6、12、24、48

DC100V

c接點

G2R-1-E

AC12、24、100/(110)

—

AC200/(220)

DC5、6、12、24、48

DC100

注.訂購時，請注明線圈額定電壓（V）。
例：G2R-1A AC12
此外，交付時的包裝標記及標注的電壓規格為□□□VDC。

·接線片端子(#187)

極數
分類	保護構造	接點構成

1極

型號

線圈額定電壓(V)

標準型

閉鎖型

a接點

G2R-1A-T

AC12、24、100/(110)

AC200/(220)

DC5、6、12、24、48

DC100

c接點

G2R-1-T

AC12、24、100/(110)

AC200/(220)

DC5、6、12、24、48

DC100

·全波整流對應型

極數
分類	保護構造	接點構成

1極

2極

型號

線圈額定電壓(V)

型號

線圈額定電壓(V)

標準型

耐助焊劑型

a接點

G2R-1A-Z

DC5、6、12、24、48

G2R-2A-Z

DC5、6、12、24、48

DC100

c接點

G2R-1-Z

DC5、6、12、24、48

G2R-2-Z

DC5、6、12、24、48

DC100

塑料密封型

a接點

G2R-1A4-Z

DC5、6、12、24、48

G2R-2A4-Z

DC5、6、12、24、48

DC100

c接點

G2R-14-Z

DC5、6、12、24、48

G2R-24-Z

DC5、6、12、24、48

DC100

高容量型

耐助焊劑型

a接點

G2R-1A-EZ

DC5、6、12、24、48

—

DC100

c接點

G2R-1-EZ

DC5、6、12、24、48

DC100

·超聲波洗凈對應型

極數
分類	保護構造	接點構成

1極

2極

型號

線圈額定電壓(V)

型號

線圈額定電壓(V)

標準型

塑料密封型

a接點

G2R-1A4-U

AC12、24、100/(110)

G2R-2A4-U

AC12、24、100/(110)

AC200/(220)

DC5、6、12、24、48

DC100

c接點

G2R-14-U

AC100/(110)

G2R-24-U

AC24、100/(110)

AC200/(220)

DC5、6、12、24、48

DC100

注.訂購時，請注明線圈額定電壓（V）。
例：G2R-1A-T AC12
此外，交付時的包裝標記及標注的電壓規格為□□□VDC。

額定值

操作線圈

項目
分類	額定電壓(V)

額定電流(mA)

線圈電阻
(Ω)

線圈電感(H)

動作電壓(V)

復位電壓(V)

最大容許
電壓(V)

消耗功率(VA、W)

50Hz

60Hz

鐵片開放時

鐵片動作時

標準型
用接線片端子
塑料密封型
高容量型

0.19

0.39

80％
以下

30％以上

140％
(at23℃)

約0.9
(60Hz)

46.5

37.5

260

0.81

1.55

100/(110)

9/(10.6)

4,600

13.34

26.84

200/(220)

5.5

4.5/(5.3)

20,200

51.3

102

標準型
高容量型
雙接點型
用接線片端子
塑料密封型

106

0.20

0.39

70％
以下

15％以上

170％
(at23℃)

約0.53

88.2

0.28

0.55

43.6

275

1.15

2.29

21.8

1,100

4.27

8.55

11.5

4,170

13.86

27.71

100

5.3

18,860

67.2

93.2

高靈敏度型

71.4

0.37

0.75

70％
以下

15％以上

170％
(at23℃)

約0.36

100

0.53

1.07

400

2.14

4.27

1,600

7.80

15.60

7.5

6,400

31.20

62.40

注1.額定電流、線圈電阻為線圈溫度+23℃時的值，公差為AC額定電流+15%、-20%、DC線圈電阻±10%。

2.AC線圈電阻、線圈電感為參考值。

3.動作特性為線圈溫度+23℃時的值。

4.最大容許電壓為繼電器線圈能夠施加的電壓的最大值。

·操作線圈/2繞組閉鎖型

項目
額定電壓(V)

置位線圈

重置線圈

線圈電感(H)

置位
電壓(V)

重置
電壓(V)

最大
容許
電壓
(V)

消耗功率

額定電流(mA)

線圈電阻(Ω)

額定電流(mA)

線圈電阻(Ω)

置位線圈?

重置線圈

置位
線圈
(mW)

重置
線圈
(mW)

鐵片開放時

鐵片動作時

鐵片開放時

鐵片動作時

167

119

0.073

0.146

0.003

0.006

70％
以下

70％以下

140％
(at23℃)

約850

約600

138

43.5

100

0.104

0.208

0.005

0.009

70.6

170

240

0.42

0.83

0.018

0.036

34.6

694

960

1.74

3.43

0.079

0.148

注.1.額定電流、線圈電阻的值指的是線圈溫度為+23℃時的值，公差±10%。

2.線圈電感的參考值。

3.動作特性指的是線圈溫度為+23℃時的值。

4.最大容許電壓為繼電器線圈能夠施加的電壓的最大值。

·開關部(接點部)


＊?此值為開關頻率在120次/min時的值。

·開關部（接點部）/塑料密封型

分類
極數
負載
項目

標準型（單接點型）

雙接點

1極

2極

1極

阻性負載
（cosφ=1）

感性負載
（cosφ=0.4、L/R=7ms）

阻性負載
（cosφ=1）

感性負載
（cosφ=0.4、L/R=7ms）

阻性負載
（cosφ=1）

感性負載
（cosφ=0.4、L/R=7ms）?

接觸機構

單

雙

接點材質

Ag合金(無Cd材料)

額定負載

AC250V?8A
DC?30V?8A

AC250V?6A
DC?30V?4A

AC250V?4A
DC?30V?4A

AC250V?1.5A
DC?30V?2.5A

AC250V?5A
DC?30V?5A

AC250V?2A
DC?30V?3A

額定通電電流

接點電壓的最大值

AC380V、DC125V

接點電流的最大值

開關容量的最大值
（參考值）

AC2,000VA
DC240W

AC1,500VA
DC120W

AC1,000VA
DC120W

AC375VA
DC75W

AC1,250VA
DC150W

AC500VA
DC90W

故障率
P水準（參考值＊）

DC5V?100mA

DC5V?10mA

DC5V?1mA

＊?此值為開關頻率在120次/min時的值。

·開關部（接點部）/閉鎖型

極數
負載
項目

1極

2極

阻性負載
（cosφ=1）

感性負載
（cosφ=0.4、L/R=7ms）

阻性負載
（cosφ=1）

感性負載
（cosφ=0.4、L/R=7ms）

接觸機構

單

接點材質

Ag合金(無Cd材料)

額定負載

AC250V?5A
DC?30V?5A

AC250V?3.5A
DC?30V?2.5A

AC250V?3A
DC?30V?3A

AC250V?1.5A
DC?30V?2A

額定通電電流

接點電壓的最大值

AC380V、DC125V

接點電流的最大值

開關容量的最大值
（參考值）

AC1,250VA
DC150W

AC875VA
DC75W

AC750VA
DC90W

AC375VA
DC60W

故障率
P水準（參考值＊）

DC5V?100mA

DC5V?10mA

＊?此值為開關頻率在120次/min時的值。

■?性能

標準繼電器

極數
項目

1極?

2極?

接觸電阻＊1?

30mΩ以下＊1?

50mΩ以下?

動作時間＊2?

15ms以下?

復位時間＊2?

AC10ms以下?DC5ms以下?

最大開關頻率?

機械?

18,000次/h?

額定負載?

1,800次/h?

絕緣電阻＊3?

1,000MΩ以上?

耐壓

線圈與接點間
AC5,000V?50/60Hz?1min?
同極接點間
AC1,000V?50/60Hz?1min?

線圈與接點間
AC5,000V?50/60Hz?1min?
同極接點間
AC1,000V?50/60Hz?1min?
異極接點間
AC3,000V?50/60Hz?1min?

絕緣距離

線圈與接點間

空間：8mm、沿面：8mm

振動?

耐久?

10～55～10Hz?單振幅0.75mm（雙振幅1.5mm）?

誤動作?

印刷基板用端子型
(1c接點)
G2R-1(-Z), G2R-1Z, G2R-1-H
G2R-1:Dimensions1

端子配置/內部連接圖
(Bottom View)
G2R-1:Dimensions3

印刷基板加工尺寸
(Bottom View)
尺寸公差為±0.1mm
G2R-1:Dimensions2

(無線圈極性)

印刷基板用端子型
(1a接點)
G2R-1A(-Z), G2R-1AZ, G2R-1A-H
G2R-1:Dimensions4

端子配置/內部連接圖
(Bottom View)
G2R-1:Dimensions6

印刷基板加工尺寸
(Bottom View)
尺寸公差為±0.1mm
G2R-1:Dimensions5

(無線圈極性)

印刷基板用端子型
1c接點
G2R-14(-Z)(-U), G2R-1Z4
G2R-1:Dimensions7

端子配置/內部連接圖
(Bottom View)
G2R-1:Dimensions9

印刷基板加工尺寸
(Bottom View)
尺寸公差為±0.1mm
G2R-1:Dimensions8

1a接點
G2R-1A4(-Z)(-U), G2R-1AZ4
G2R-1:Dimensions10

端子配置/內部連接圖
(Bottom View)
G2R-1:Dimensions12

印刷基板加工尺寸
(Bottom View)
尺寸公差為±0.1mm
G2R-1:Dimensions11

(無線圈極性)

2繞組閉鎖型
SPDT 繼電器
G2RK-1
G2R-1:Dimensions21

端子配置/內部連接圖
(Bottom View)
G2R-1:Dimensions23

(請在確認線圈性后正確配線)

印刷基板加工尺寸
(Bottom View)
尺寸公差為±0.1mm
G2R-1:Dimensions22

(請在確認線圈性后正確配線)

2繞組閉鎖型
SPST-NO 繼電器
G2RK-1A
G2R-1:Dimensions24

端子配置/內部連接圖
(Bottom View)
G2R-1:Dimensions26

印刷基板加工尺寸
(Bottom View)
尺寸公差為±0.1mm
G2R-1:Dimensions25

(請在確認線圈性后正確配線)

接線片端子型
c接點
G2R-1-T
G2R-1:Dimensions15

端子配置/內部連接圖
(Bottom View)
G2R-1:Dimensions17

(無線圈極性)

安裝孔加工尺寸
尺寸公差: ±0.1
G2R-1:Dimensions16

SPST-NO 繼電器
G2R-1A-T
G2R-1:Dimensions18

端子配置/內部連接圖
(Bottom View)
G2R-1:Dimensions20

（無線圈極性）

安裝孔加工尺寸)

注.接線片端子的商品編號為187

帶插拔式端子繼電器
SPDT 繼電器
G2R-1-S, G2R-1-SD, G2R-1-SN, G2R-1-SND, G2R-1-SNI, G2R-1-SNDI
G2R-13-S, G2R-13-SD, G2R-13-SN, G2R-13-SND
G2R-1:Dimensions13

端子配置/內部連接圖
(Bottom View)
G2R-1:Dimensions14

(請在確認線圈性后正確配線)
(Except G2R-1-S, G2R-13-S)
