2017-07-13

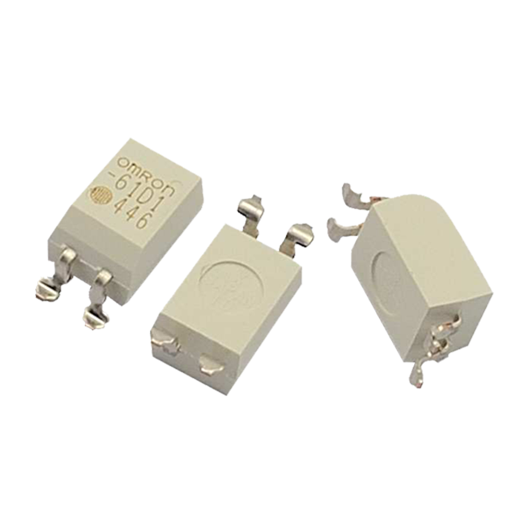

選用固態繼電器的方法
選用固態繼電器的類型：首先應根據受控電路電源類型來正確選擇固態繼電器的電源類型，以保證應用電路及固態繼電器的正常工作。若受控電路的電源為交流電壓，則應選用交流固態繼電器(AG-SSR)。
若受控電路的電源為直流電壓，則應選用直流固態繼電器(DC-SSR)。若選用了交流固態繼電器，還應根據應用電路的結構選擇有源式交流固態繼電器或無源式交流固態繼電器。
選擇固態繼電器的帶負載能力：應根據受控電路的電源電壓和電流來選擇固態繼電器的輸出電壓和輸出電流。一般交流固態繼電器的輸出電壓為AC20～380 V，電流為1～10 A；直流固態繼電器的輸出電壓為4～55 V，電流為0．5～10 A。若受控電路的電流較小，則可選用小功率固態繼電器。
反之，則應選用大功率固態繼電器。選用的繼電器應有一定的功率余量，其輸出電壓與輸出電流應高于受控電路電源電壓與電流的1倍。若受控電路為電感性負載，則繼電器輸出電壓與輸出電流應高于受控電路電源電壓與電流的
